單通道連接器氣密測試儀
產品簡介：
產品功能

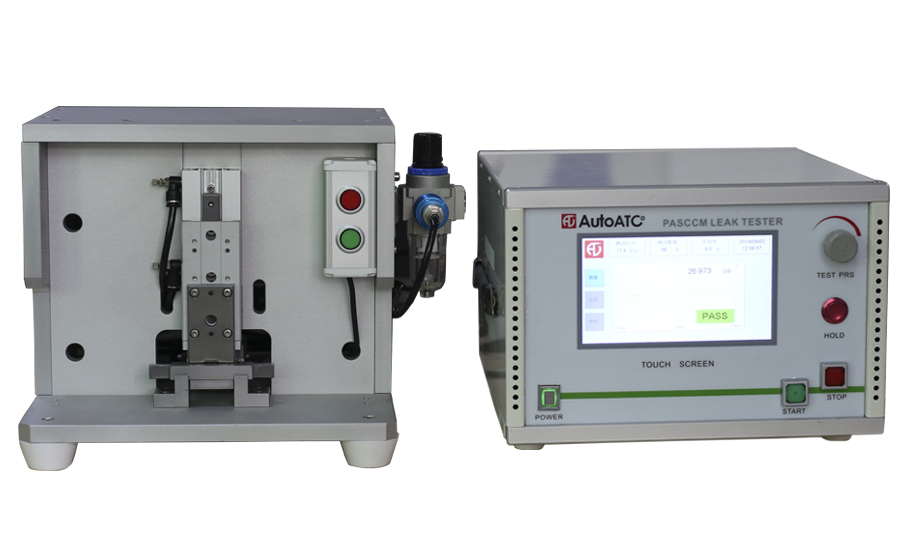

ATC224單通道連接器氣密測試儀采用差壓檢測原理，是一款高精度的檢測儀器，廣泛應用于各類型的連接器、usb、Type-C連接器。
性能優點
1、能快速設置充氣時間、保壓時間、測試時間
2、合格、不合格自動判定，準確判斷產品的微漏、小漏和大漏
3、實現自動化檢測，操作簡單，無需熟練工，節省人力
4、無需干燥工位，改善工作環境，維護保養方便
5、提高測試精度，泄漏定量化，減少不合格率，實現資料的統計分析
6、實現無損檢測，安全可靠，非常適用于電子產品的測試
7、時間、泄漏動態的曲線模擬顯示
8、全功能的輸入、輸出接口，可實現對外部夾具的控制
9、單通道檢漏儀兼?zhèn)錃馀菰囼?yàn)功能、外部氣缸控制功能
技術參數
|
規格型號 |
ATC224 |
|
測量方式 |
正負壓測量法 |
|
測量通道 |
1通道 |
|
充氣壓力 |
充氣壓力單位：kPa、mmH2O、Torr、PSI 壓力調節方式：手動調節 充氣壓力：+400~-90KPa 分辨率：0.1Kpa 顯示精度：0.25% F.S |
|
泄漏測量 |
泄漏測量單位：Pa、Pa/s、ml/min（sccm）
泄漏測試量程：±2499Pa 泄漏分辨率：1Pa 測試精度：0.25%F.S |
|
時間設定 |
延遲時間：0.1-999.9sec 充氣時間：0.1-999.9sec 平衡時間：0.1-999.9sec 檢測時間：0.1-999.9sec 排氣時間：0.1-999.9sec |
|
外部控制 |
可控制外部氣缸，合格/不合格等輸出等 |
|
輔助功能 |
氣泡檢漏功能，外部氣缸控制 |
|
通訊功能 |
RS485通訊，U盤數據轉存 |
|
環境溫度 |
0~40°C |
|
環境濕度 |
20~85%RH (不結露) |
|
電源電壓 |
AC 90~240V 50Hz |
|
壓力源 |
>0.4MPa且波動范圍不大于±0.01MPa的潔凈干燥壓縮空氣 |
|
接口尺寸 |
Rc (PT1/8)”-6mm（配快速充氣連接器） |
|
功率 |
約50W |
